臺車式淬火爐

臺車式淬火爐主要用于碳鋼、合金鋼、工具鋼、彈簧鋼等材料工件在1250℃以下淬火熱處理和表面淬火處理，采用臺車式的淬火爐結構更方便高溫淬火后工件的出爐進行淬火操作。

設備介紹

丹陽市電爐廠有限公司是專業的臺車式淬火爐生產廠家，合作的行業包括各大、小型鋼廠、特鋼、機械加工、化機、重工、冶金冶煉、鑄造、鍛造、法蘭環件、鋼構件、拉絲、環保設備、機械配套企業、裝載機、柴油機、等機械設備多個領域。

臺車式淬火爐結構
結構采用全纖維硅酸鋁甩絲毯制成模塊筑成爐體，爐底采用輕質保溫磚和重質耐火磚砌筑，加熱元件采用電阻絲和電阻帶加熱，爐體外殼采用鋼板和型鋼制作，爐門、臺車采用機械傳動；臺車殼體為鋼結構，采用型鋼及板材焊接而成，并焊以加強筋以加強結構強度；臺車與爐門，加熱之間具有連鎖控制，即臺車開到位才能落下爐門，爐門關到位才能打開加熱。

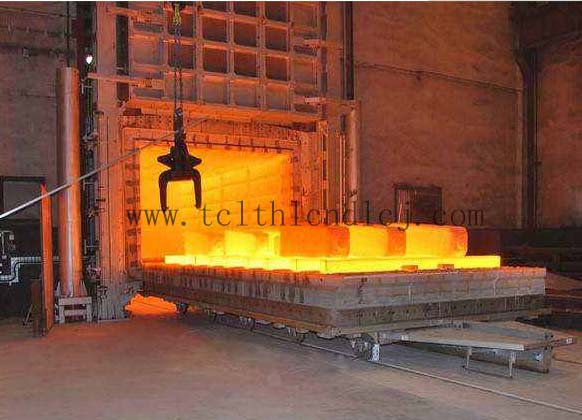

臺車式淬火爐熱處理圖

爐型與溫度：臺車爐由高溫爐、中溫爐、低溫淬火爐之分，溫度可實現900℃-1250℃自由控制，臺車式淬火爐爐型尺寸、載重以客戶提供的數據為設計標準。

爐溫控制：控制采用接觸器、可控硅、固態、模塊，電子數顯、智能數顯、電腦、PID、PLC、遠程控制、集中控制、編程控制，記錄有中園圖，長圓圖多點有紙記錄儀、還可采用液晶無紙記錄儀記錄。

淬火熱處理產品：臺車式淬火爐適合各種各樣的加工件產品熱處理，如：不銹鋼固熔、高錳鋼淬火、閥門、法蘭環件、壓力容器、軋棍、鋼管、鋼絲、鋼球、鑄件、鍛件、鑄鐵、軋輥、葉片、高速鋼、工具鋼、汽車車橋、柴油機變速箱、礦山機械、裝載機橋臂等各種產品淬火調質、退火、回火、正火熱處理之用。

臺車式淬火爐常用型號參數

參數名稱		單位	型號
參數名稱		單位	RT4-105-12	RT4-180-12	RT4-220-12	RT4-320-12
額定功率		KW	105	150	180	220
額定電壓		V	380
最高溫度		℃	1200
工作溫度		℃	850-1200
爐膛尺寸	長	mm	3000	4000	6000	9000
	寬	mm	1000	1000	1200	1500
	高	mm	1000	1000	1200	1500
加熱元件接法			YY
空爐升溫時間		h	2.5	3	3	3
控溫精度		℃	±1
爐溫均勻性		℃	±8
最大裝載量		Kg	8000	15000	20000	60000
重量		Kg	9600	13800	18600	39000
